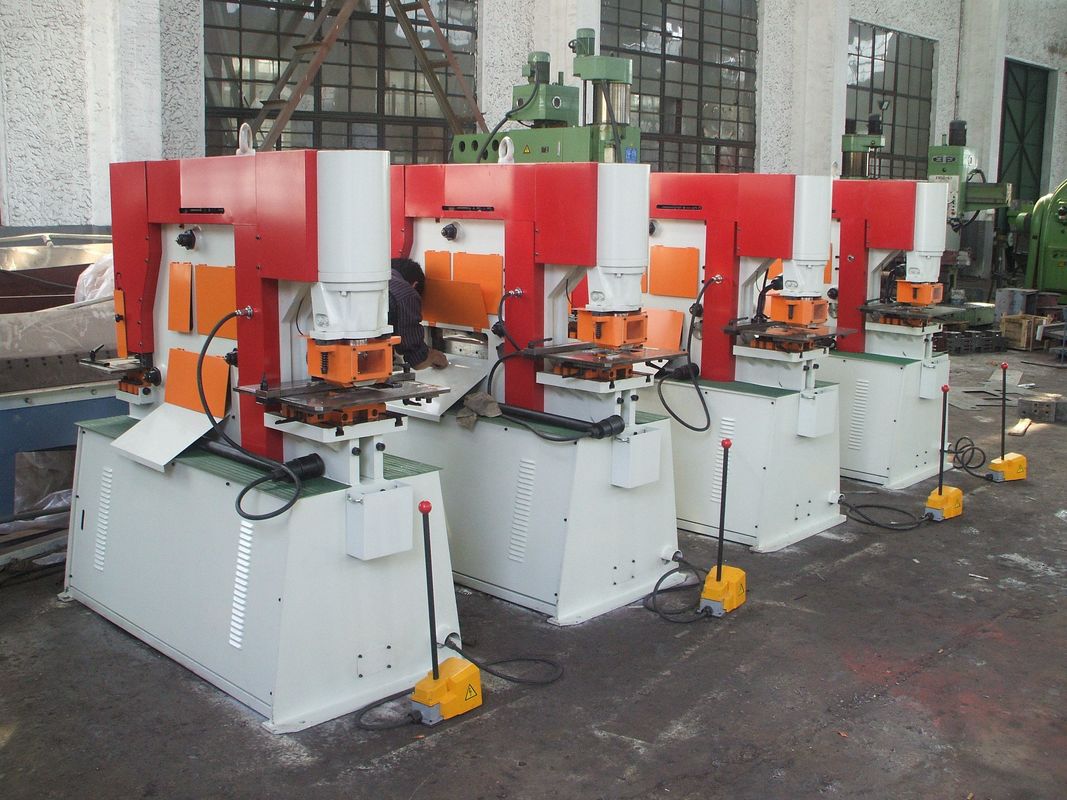

عامل حديد هيدروليكي Q35y-20 زاوية فولاذية دائرية مربعة الشكل بيضاوي الشكل

آلة القص والتثقيب الهيدروليكية ، آلة القص بالضغط ، للزاوية الفولاذية والثقب البيضاوي الدائري المستدير

سلسلة عمل الحديد الزهر الهيدروليكي من الدرجة الصناعية لديها مجموعة واسعة من الوظائف بما في ذلك: تثقيب الثقوب المستديرة والمربعة والطويلة ؛تثقيب الألواح الفولاذية والقضبان المسطحة والزوايا والقنوات C وعوارض h ؛ثني ألواح الصلبالقص والشق والانحناء من الزوايا ؛قص / قطع القضبان المسطحة والدائرية والمربعة والقنوات C والحزم I وعوارض T ؛ثني الزوايا وفتحات الأنابيب.
المعدات القياسية: صمولة التغيير السريع والأكمام ، ذراع مربع بميزان ، مقياس خلفي إلكتروني ، طاولة قياس مع توقف ، مقعد تثقيب ، جهاز أمان ، إلخ. إن آلة التمرين الهيدروليكية متعددة الاستخدامات هي الخيار الأول لآلاتك الداعمة.بالإضافة إلى ذلك ، تتميز جميع المكونات بأعلى مستويات الجودة من حيث السلامة والوظائف والأداء والصيانة.
تم تصميم أجهزتنا بأحدث التقنيات وتوفر مزايا التشغيل السهل والاستهلاك المنخفض وتكاليف الصيانة المنخفضة.يمكننا أيضًا تقديم حلول مخصصة لتلبية احتياجات عملائنا بشكل أفضل.

وصف المنتجات

نموذج	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
اللكم
ضغط اللكم	55 طن	75 طن	110 طن	140 طن
قدرة التثقيب	¢ 22 × 20	¢ 26 × 22	¢ 31 × 27	¢ 36 × 32
(القطر × السماكة)	¢ 50 × 9	¢ 50 × 12	¢ 50 × 17	¢ 50 × 23
عمق الحلق	300	355	400	600
					:
قناة شفة اللكم (الارتفاع)	180	180	180	180
الأعلى.طول السكتة الدماغية	100	100	100	100
دورات / دقيقة.(20 مم السكتة الدماغية)	30	30	28	40
ارتفاع العمل حتى الموت	950	1050	1050	1120
القص المسطح
قص شريط مسطح	350 × 15	460 × 15	610 × 18	600 × 20
(العرض × السماكة)	240 × 20	300 × 20	400 × 25	400 × 30
طول النصل	410	485	620	610
زاوية شفة تقليم	70	75	90	100
ارتفاع العمل	910	926	920	920
زاوية القص
عند 90 درجة قص	130 × 130 × 13	152 × 152 × 13	152 × 152 × 18	205 × 205 × 18
عند 45 درجة ميتري القص	60 × 60 × 6	60 × 60 × 6	70 × 70 × 7	70 × 70 × 7
ارتفاع العمل	1115	1165	1185	1185
قص شريط
قص شريط دائري	45	50	60	65
مربع شريط القص	40 × 40	50 × 50	50 × 50	55 × 55
قناة القص	130 *	152 *	180 *	203 *
أنا شعاع القص	130 *	152 *	180 *	203 *
ارتفاع العمل	1220	1270	1310	1370
الشد
آلة التقطيع المستطيلة (العرض × العمق × الارتفاع)	50.8 × 90 × 9	50.8 × 90 × 12	63.5 × 90 × 13	63.5 × 90 × 16
Vee-Notcher (الجانب × الجانب × T)	90 × 90 × 10 *	90 × 90 × 12 *	105 × 105 × 13 *	105 × 105 × 16 *
آلة تقطيع كبيرة على شكل حرف V (الجانب × الجانب × T)	145 × 145 × 8 *	145 × 145 × 10 *	145 × 145 × 13 *	145 × 145 × 13 *
ارتفاع العمل	910	926	920	920
أدوات خاصة
فرامل كبس على شكل حرف V واحد (W × T)	250 × 15 *	250 × 15 *	250 × 20 *	250 × 20 *
مكابح ضغط متعددة الرؤوس (العرض × الارتفاع)	500 × 5 *	500 × 5 *	700 × 5 *	700 × 5 *
زاوية الانحناء	102 × 6 *	102 × 8 *	102 × 13 *	102 × 13 *
إحراز الأنابيب	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *
آخر
محرك	4 كيلو واط	5.5 كيلو واط	7.5 كيلو واط	11 كيلو واط
صافي ثمانية (أبريل)	1600 كجم	1800 كيلو	3800 كجم	4800 كجم
					:
الوزن الإجمالي (أبريل)	1800 كجم	2000 كجم	4000 كجم	5000 كجم
أبعاد الآلة (أبريل)	1710 × 800 × 1770	1860x800x1900	2360 × 960 × 2090	2720 ​​× 1040 × 2300
(الطول × العرض × الارتفاع)

تحديد

اسم	آلة التثقيب الهيدروليكية المفردة
الأعلى.سمك القطع (مم)	16 ملم
المستوى التلقائي	يدوي
زاوية القص	90
طول النصل (مم)	25 ملم
السفر المقياس الخلفي (مم)	10-80 ملم
عمق الحلق (مم)	300 ملم
حالة	جديد
اسم العلامة التجارية	DC40Y
الطاقة (كيلوواط)	4 كيلو واط
الوزن (كلغ)	1400 كغ
مكان المنشأ	الصين
الجهد االكهربى	380-400 فولت
البعد (L * W * H)	1650 * 750 * 1800 ملم
شهادة	م
ضمان	سنة واحدة
تقرير اختبار الآلات	قدمت
التفتيش الصادر بالفيديو	قدمت
المكونات الأساسية	محرك المضخة

شعارنا هو الحفاظ على حياة كل علاقات تعاونية لفترة طويلة ، اخترنا ، حدد الوصول إلى نجاحك!
