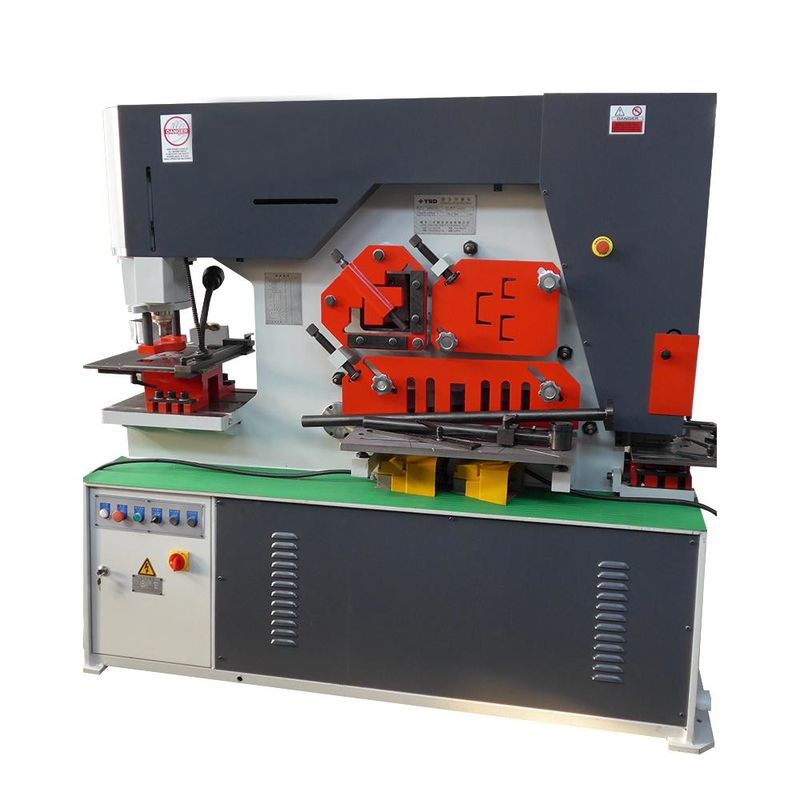

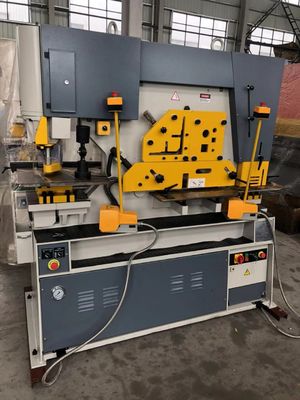

Q35Y-16 55Ton آلة قص المعادن لكمة القطع 16 مم

دليل التصنيع الاحترافي 380-400 فولت آلة القص والتثقيب الهيدروليكية آلة القص والتثقيب

الوظائف والميزات الرئيسية
- آلة قص هيدروليكية مزدوجة الأسطوانات
- خمس محطات مستقلة للثقب ، القص ، التقطيع ، القطع المقطعي
- طاولة كبيرة مع مسند متعدد الأغراض
- كتلة طاولة قابلة للإزالة لتطبيقات تثقيب القناة / شفة الرافعة
- دعامة قالب عالمية ، حامل مثقب سهل التغيير ، مزود بمحولات مثقبة
- محطة زراعة أحادية الكتلة ذات زاوية دائرية ومربعة
- محطة تحزيز خلفية ، قوة منخفضة ، شوط قابل للتعديل في محطة التثقيب
- نظام تزييت ضغط مركزي
- لوحة كهربائية بعناصر حماية زائدة وأدوات تحكم مدمجة
- دواسة قدم متحركة آمنة

وصف المنتجات

نموذج	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
اللكم
ضغط اللكم	55 طن	75 طن	110 طن	140 طن
قدرة التثقيب	¢ 22 × 20	¢ 26 × 22	¢ 31 × 27	¢ 36 × 32
(القطر × السماكة)	¢ 50 × 9	¢ 50 × 12	¢ 50 × 17	¢ 50 × 23
عمق الحلق	300	355	400	600
					:
قناة شفة اللكم (الارتفاع)	180	180	180	180
الأعلى.طول السكتة الدماغية	100	100	100	100
دورات / دقيقة.(20 مم السكتة الدماغية)	30	30	28	40
ارتفاع العمل حتى الموت	950	1050	1050	1120
القص المسطح
قص شريط مسطح	350 × 15	460 × 15	610 × 18	600 × 20
(العرض × السماكة)	240 × 20	300 × 20	400 × 25	400 × 30
طول النصل	410	485	620	610
زاوية شفة تقليم	70	75	90	100
ارتفاع العمل	910	926	920	920
زاوية القص
عند 90 درجة قص	130 × 130 × 13	152 × 152 × 13	152 × 152 × 18	205 × 205 × 18
في 45º ميتري القص	60 × 60 × 6	60 × 60 × 6	70 × 70 × 7	70 × 70 × 7
ارتفاع العمل	1115	1165	1185	1185
قص شريط
قص شريط دائري	45	50	60	65
مربع شريط القص	40 × 40	50 × 50	50 × 50	55 × 55
قناة القص	130 *	152 *	180 *	203 *
أنا شعاع القص	130 *	152 *	180 *	203 *
ارتفاع العمل	1220	1270	1310	1370
الشد
آلة التقطيع المستطيلة (العرض × العمق × الارتفاع)	50.8 × 90 × 9	50.8 × 90 × 12	63.5 × 90 × 13	63.5 × 90 × 16
Vee-Notcher (الجانب × الجانب × T)	90 × 90 × 10 *	90 × 90 × 12 *	105 × 105 × 13 *	105 × 105 × 16 *
فتحة كبيرة على شكل حرف V (الجانب × الجانب × T)	145 × 145 × 8 *	145 × 145 × 10 *	145 × 145 × 13 *	145 × 145 × 13 *
ارتفاع العمل	910	926	920	920
أدوات خاصة
فرامل كبس على شكل حرف V واحد (W × T)	250 × 15 *	250 × 15 *	250 × 20 *	250 × 20 *
مكابح ضغط متعددة الرؤوس (العرض × الارتفاع)	500 × 5 *	500 × 5 *	700 × 5 *	700 × 5 *
زاوية الانحناء	102 × 6 *	102 × 8 *	102 × 13 *	102 × 13 *
إحراز الأنابيب	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *
آخر
محرك	4 كيلو واط	5.5 كيلو واط	7.5 كيلو واط	11 كيلو واط
صافي ثمانية (أبريل)	1600 كجم	1800 خ	3800 كجم	4800 كجم
					:
الوزن الإجمالي (أبريل)	1800 كجم	2000 كجم	4000 كجم	5000 كجم
أبعاد الآلة (أبريل)	1710 × 800 × 1770	1860x800x1900	2360 × 960 × 2090	2720 ​​× 1040 × 2300
(الطول × العرض × الارتفاع)

تحديد

اسم	آلة التثقيب الهيدروليكية المفردة
الأعلى.سمك القطع (مم)	16 ملم
المستوى التلقائي	يدوي
زاوية القص	90
طول النصل (مم)	25 ملم
السفر المقياس الخلفي (مم)	10-80 ملم
عمق الحلق (مم)	300 ملم
حالة	جديد
اسم العلامة التجارية	DC40Y
الطاقة (كيلوواط)	4 كيلو واط
الوزن (كجم)	1400 كغ
مكان المنشأ	الصين
الجهد االكهربى	380-400 فولت
البعد (L * W * H)	1650 * 750 * 1800 ملم
شهادة	م
ضمان	سنة واحدة
تقرير اختبار الآلات	قدمت
التفتيش الصادر بالفيديو	قدمت
المكونات الأساسية	محرك المضخة

شعارنا هو الحفاظ على حياة كل علاقات تعاونية لفترة طويلة ، اخترنا ، حدد الوصول إلى نجاحك!
