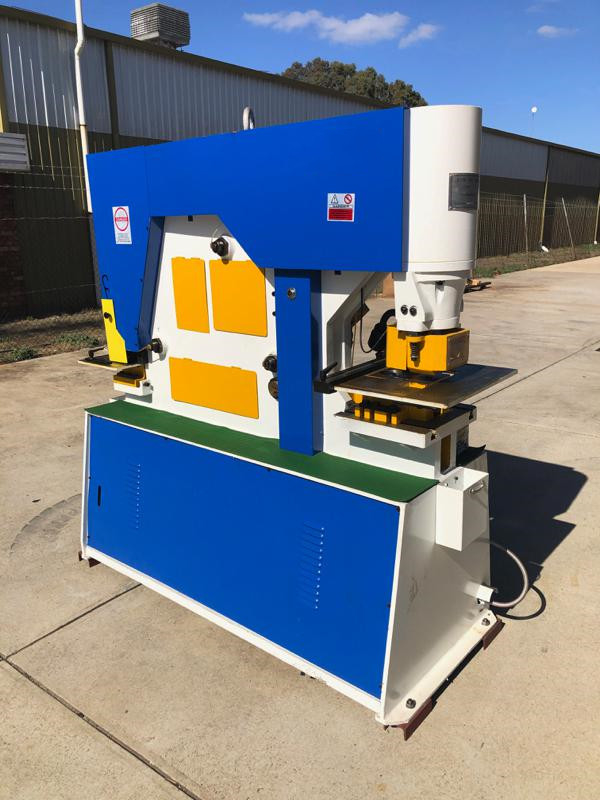

Q35Y-16 آلة القص والتثقيب والتثقيب آلة قص الزاوية

آلة اللكم والقص زاوية آلة عمل حديدية وآلة ثقب القناة والقص

آلة القص والتثقيب عبارة عن منتج مصمم حديثًا لمصنعنا وسلسلة من المنتجات في صناعة الآلات.إنه جديد في التصميم ، مدمج في الهيكل ، جميل المظهر ، موثوق في الأداء ، صغير الحجم ، خفيف الوزن ، متعدد الوظائف ، سريع التشغيل ومريح في الاستخدام.يستخدم على نطاق واسع في الصفائح المعدنية ، تشكيل المعادن وتثقيب المعادن على شكل تشكيل ، ثقب وقص القوالب.

تعتبر السلسلة مثالية لقطع جميع أنواع الزوايا ، الحزم I ، الحزم U ، الزوايا القائمة أو الزوايا 45 درجة.مع العديد من وحدات التثقيب والقطع الثابتة ، من الممكن تنفيذ العديد من العمليات في نفس الوقت ، مثل التثقيب والقطع والشق في آلة واحدة.يمكن تشغيل آلة التثقيب والقطع المدمجة بمكبس مزدوج بواسطة شخصين في نفس الوقت (تثقيب + ثابت ثاني).يتم ضمان استقرار الماكينة من خلال كتلة قابلة للطي هيدروليكية مدمجة من Rexroth في ألمانيا ، ويمكن للإطار بأكمله الحفاظ على شكله حتى النهاية دون تشوه بفضل التلدين بالتأثير الحراري.يضمن استخدام الملحقات ذات العلامات التجارية المستوردة عمر خدمة الأجزاء ودقة استخدامها.

وصف المنتجات

نموذج	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
اللكم
ضغط اللكم	55 طن	75 طن	110 طن	140 طن
قدرة التثقيب	¢ 22 × 20	¢ 26 × 22	¢ 31 × 27	¢ 36 × 32
(القطر × السماكة)	¢ 50 × 9	¢ 50 × 12	¢ 50 × 17	¢ 50 × 23
عمق الحلق	300	355	400	600
					:
قناة شفة اللكم (الارتفاع)	180	180	180	180
الأعلى.طول السكتة الدماغية	100	100	100	100
دورات / دقيقة.(20 مم السكتة الدماغية)	30	30	28	40
ارتفاع العمل حتى الموت	950	1050	1050	1120
القص المسطح
قص شريط مسطح	350 × 15	460 × 15	610 × 18	600 × 20
(العرض × السماكة)	240 × 20	300 × 20	400 × 25	400 × 30
طول النصل	410	485	620	610
زاوية شفة تقليم	70	75	90	100
ارتفاع العمل	910	926	920	920
زاوية القص
عند 90 درجة قص	130 × 130 × 13	152 × 152 × 13	152 × 152 × 18	205 × 205 × 18
عند 45 درجة ميتري القص	60 × 60 × 6	60 × 60 × 6	70 × 70 × 7	70 × 70 × 7
ارتفاع العمل	1115	1165	1185	1185
قص شريط
قص شريط دائري	45	50	60	65
مربع شريط القص	40 × 40	50 × 50	50 × 50	55 × 55
قناة القص	130 *	152 *	180 *	203 *
أنا شعاع القص	130 *	152 *	180 *	203 *
ارتفاع العمل	1220	1270	1310	1370
الشد
آلة التقطيع المستطيلة (العرض × العمق × الارتفاع)	50.8 × 90 × 9	50.8 × 90 × 12	63.5 × 90 × 13	63.5 × 90 × 16
Vee-Notcher (الجانب × الجانب × T)	90 × 90 × 10 *	90 × 90 × 12 *	105 × 105 × 13 *	105 × 105 × 16 *
آلة تقطيع كبيرة على شكل حرف V (الجانب × الجانب × T)	145 × 145 × 8 *	145 × 145 × 10 *	145 × 145 × 13 *	145 × 145 × 13 *
ارتفاع العمل	910	926	920	920
أدوات خاصة
فرامل كبس على شكل حرف V واحد (W × T)	250 × 15 *	250 × 15 *	250 × 20 *	250 × 20 *
مكابح ضغط متعددة الرؤوس (العرض × الارتفاع)	500 × 5 *	500 × 5 *	700 × 5 *	700 × 5 *
زاوية الانحناء	102 × 6 *	102 × 8 *	102 × 13 *	102 × 13 *
إحراز الأنابيب	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *	114 ين ياباني *
آخر
محرك	4 كيلو واط	5.5 كيلو واط	7.5 كيلو واط	11 كيلو واط
صافي ثمانية (أبريل)	1600 كجم	1800 كيلو	3800 كجم	4800 كجم
					:
الوزن الإجمالي (أبريل)	1800 كجم	2000 كجم	4000 كجم	5000 كجم
أبعاد الآلة (أبريل)	1710 × 800 × 1770	1860x800x1900	2360 × 960 × 2090	2720 ​​× 1040 × 2300
(الطول × العرض × الارتفاع)

تحديد

اسم	آلة التثقيب الهيدروليكية المفردة
الأعلى.سمك القطع (مم)	16 ملم
المستوى التلقائي	يدوي
زاوية القص	90
طول النصل (مم)	25 ملم
السفر المقياس الخلفي (مم)	10-80 ملم
عمق الحلق (مم)	300 ملم
حالة	جديد
اسم العلامة التجارية	DC40Y
الطاقة (كيلوواط)	4 كيلو واط
الوزن (كلغ)	1400 كغ
مكان المنشأ	الصين
الجهد االكهربى	380-400 فولت
البعد (L * W * H)	1650 * 750 * 1800 ملم
شهادة	م
ضمان	سنة واحدة
تقرير اختبار الآلات	قدمت
التفتيش الصادر بالفيديو	قدمت
المكونات الأساسية	محرك المضخة

ملف الشركة

شركة WUXI WHITE EAGLE MACHINERY CO.، LTD.

شركة Wuxi white eagle machinery co.ltd ، الاسم السابق: EAST CHINA METALFORMING MACHINERY CO.، LTD. ، التي لها أكثر من 35 عامًا من التاريخ ، وفي عام 2010 ، تم إصلاحها بالاسم الجديد.

منتجاتنا الرئيسية هي: مقصات شعاع التأرجح الهيدروليكية NC ، مقصات المقصلة الهيدروليكية NC ، مكابح الضغط NC & CNC ، عمال الحديد الهيدروليكي ، لفات الثني ، آلات تحزيز الزاوية ، مكبس هيدروليكي.

يمكن لخبرتنا التي تزيد عن 30 عامًا تلبية جميع متطلباتك بالتأكيد ، يمكن للعمال والفنيين المهرة وذوي الخبرة والمؤهلين مساعدتك في حل جميع مشاكلك أثناء الإنتاج! العمل ، لسنوات عديدة ، نكرس جهودنا لتطوير نظام مراقبة الجودة ، ووضع الاختبار الفريد والإدارة ، قمنا ببناء كل آلة بقلوبنا ، جميع الآلات التي صنعتها شركتنا تأتي مع ميزاتنا!

عرف جميع الأشخاص في فريقنا كيفية تلبية المتطلبات المختلفة من جميع أنحاء العالم ، وعرفنا كيفية بناء آلات CE القياسية ، ومن مفهومنا جمع كل الاقتراحات القيمة من عملائنا ، فنحن ننظر إلى مصدر التقدم.

شركة Wuxi White eagle Machinery Co. ، ltd مستعدة دائمًا للتعاون مع جميع الشركات في جميع أنحاء العالم ، ونحن نولي أهمية كبيرة لجميع التعليقات والاقتراحات منك!

نحن نقدر كل فرصة تعاون ممكنة ، فيما يتعلق بالعملاء واهتمامهم كعائلتنا ونحن مصنعون محترفون! شعارنا هو الحفاظ على حياة كل علاقات تعاونية لفترة طويلة ، حددنا ، حدد الوصول إلى نجاحك!
