تفاصيل المنتج:
|
| آلة قطع الصفائح: | القص الهيدروليكي باستخدام الحاسب الآلي | الجهد االكهربى: | 380 فولت ، 220 فولت ، 380 فولت ، 400 فولت |
|---|---|---|---|
| البعد (l * w * h): | 3850 * 1990 * 2050 مم | Max. الأعلى. cutting width (mm) عرض القطع (مم): | 3200 ، 4000 ، 6000 ، 2500 |
| نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية | اسم: | آلة قص |
| نظام التحكم: | تحكم Estun E21 NC | قطع المواد: | سبيكة معدنية |
| اسم المنتج: | آلة القص الهيدروليكية باستخدام الحاسب الآلي | يكتب: | آلة قطع الصفائح المعدنية |
| وزن: | 5000 كجم | تقرير اختبار الآلات: | قدمت |
| إبراز: | مقصات هيدروليكية صغيرة,آلة قص 2 مم,QC12Y-16x2500 |
||

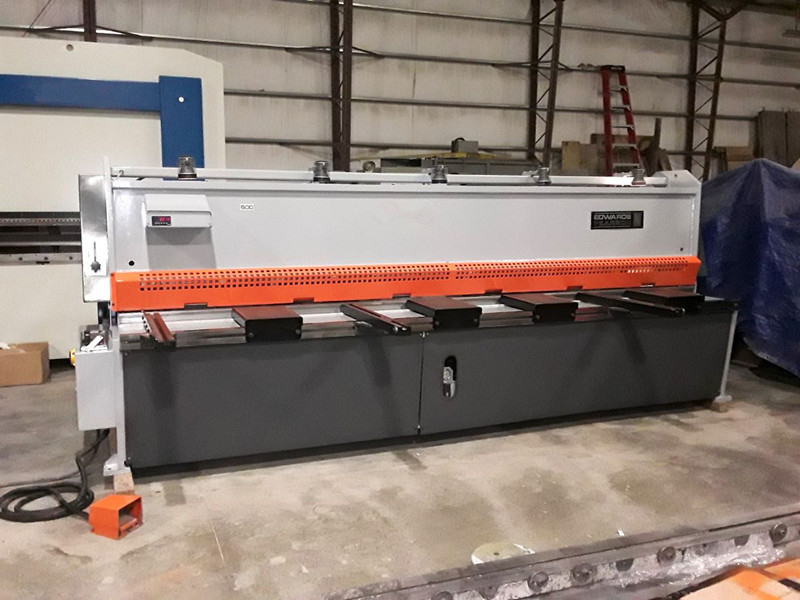

ماكينة قص هيدروليكية CNC SC-8X3200 ، ماكينة قص صفائح هيدروليكية ، فولاذ هيدروليكي
1. تم تجهيز منصة التغذية الأمامية بمسطرة لتغذية اللوحة وأيضًا على نحو سلس في السطح لحماية اللوحة في أي سطح يتألم عند التغذية.يمكن أن تكون المسطرة دقيقة في MM أو أكثر من أجل التحكم في الدقة والفحص.
2. تم تجهيز طاولة العمل بقضيب فولاذي كروي أو دائري لدعم اللوحة في التغذية وكذلك حماية أي سطح تمزق.
3. تم تجهيز الصندوق الإلكتروني بمكونات جيدة معتمدة. في الغالب نستخدم مكونات SIEMENS أو Schneider الحاصلة على شهادة CE لآلات التصدير وأيضًا بعض المكونات عالية الجودة المعتمدة من CCC حسب الطلب لتلبية احتياجات العملاء القياسية المختلفة.
4. صلب جسم الآلة ، نختار في الغالب مزود الصفيح الفولاذي ذو العلامة التجارية الأعلى في الصين Shanghai BAOSTEEL بجودة جيدة وتم معالجته بطلاء مضاد للتآكل قبل الطلاء الأخير.لذلك سيكون للجهاز أولاً استخدام دائم جيد وأيضًا مظهر خارجي مثالي.
تم اعتماد إطار ملحوم بالكامل ، وإجهاد يزيل الاهتزاز ، وصلابة عالية ، ونظام قيادة هيدروليكي ، ونظام إرجاع أسطوانة النيتروجين ، وقوي ومتين ، وجهاز ضبط فجوة الشفرة ، ويمكن تشغيل الضبط الدقيق بسهولة، خط الظل للقطع الجيد ، الخلايا الضوئية في الأجزاء الخلفية من الماكينة كحارس حماية للمشغل والأشخاص الآخرين ، سيتم التحكم في شوط المقياس الخلفي وعرضه بواسطة E21 NC ، يأتي المقياس الخلفي مع صندوق مخفض
شوط واحد أو مستمر حسب اختيارك ، باب كهربائي مفتوح ، ستتوقف الآلة عن العمل ، يأتي خزان الزيت وباب الخزانة الكهربائية بأختام مطاطية ، ويأتي الحلق بغطاء
تأتي لوحة الدعم الأمامية مع كرات ، وبالتالي ، تسهل لوحة التغذية
| نموذج | طول القطع (مم) | سمك القطع (45 كجم / مم 2) | سمك القطع (70 كجم / مم 2 | زاوية أشعل النار (ثابتة) | عدد السكتات الدماغية / دقيقة | عمق الحلق | عدد من الرافعات | قياس الظهر stroek |
المقياس الخلفي (X) البعد (شريط قطع صغير) |
قوة المحرك (كو) |
طاقة إنتاج النفط | طول عرض ارتفاع | الارتفاع تحت الأرض | الوزن التقريبي (T) |
| QC12Y-4 * 2000 | 2000 | 4 | 2 | 1 ° 30 | 15 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2590 * 1520 * 1450 | 650 | 3.3 |
| QC12Y-4 * 2500 | 2500 | 4 | 2 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1520 * 1450 | 650 | 4.2 |
| QC12Y-4 * 3200 | 3200 | 4 | 2 | 1 ° 30 | 11 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1520 * 1450 | 650 | 5.3 |
| QC12Y-6 * 2000 | 2000 | 6 | 3 | 1 ° 30 | 18 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2490 * 1610 * 1620 | 800 | 4.6 |
| QC12Y-6 * 2500 | 2500 | 6 | 3 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5 |
| QC12Y-6 * 3200 | 3200 | 6 | 3 | 1 ° 30 | 14 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1610 * 1650 | 800 | 6.8 |
| QC12Y-6 * 4000 | 4000 | 6 | 3 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8 |
| QC12Y-6 * 5000 | 5000 | 6 | 3 | 1 ° 30 | 6 | 140 | 22 | 600 | 20 | 15 | 650 لتر | 5725 * 2160 * 1900 | 800 | 14 |
| QC12Y-8 * 2500 | 2500 | 8 | 4 | 1 ° 30 | 14 | 140 | 12 | 600 | 20 | 11 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5.2 |
| QC12Y-8 * 3200 | 3200 | 8 | 4 | 1 ° 30 | 12 | 140 | 13 | 600 | 20 | 11 | 300 لتر | 3840 * 1610 * 1650 | 800 | 7.2 |
| QC12Y-8 * 4000 | 4000 | 8 | 4 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8.5 |
| QC12Y-10 * 2500 | 2500 | 10 | 5 | 1 ° 48 | 13 | 140 | 11 | 800 | 20 | 15 | 220 لتر | 3370 * 2100 * 1790 | 800 | 8.2 |
| QC12Y-10 * 3200 | 3200 | 10 | 5 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 15 | 260 لتر | 4070 * 2100 * 1790 | 800 | 9.5 |
| QC12Y-10 * 4000 | 4000 | 10 | 5 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11 |
| QC12Y-12 * 2500 | 2500 | 12 | 6 | 1 ° 48 | 12 | 140 | 11 | 800 | 20 | 18.5 | 220 لتر | 3370 * 2100 * 1790 | 800 | 7.5 |
| QC12Y-12 * 3200 | 3200 | 12 | 6 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 18.5 | 260 لتر | 4070 * 2100 * 1790 | 800 | 8.5 |
| QC12Y-12 * 4000 | 4000 | 12 | 6 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11.5 |
| QC12Y-16 * 2500 | 2500 | 16 | 8 | 2 درجة | 10 | 180 | 11 | 800 | 20 | 22 | 460 لتر | 3300 * 2270 * 2150 | 800 | 12.5 |
| QC12Y-16 * 3200 | 3200 | 16 | 8 | 2 درجة | 6 | 180 | 13 | 800 | 20 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 14 |
| QC12Y-16 * 4000 | 4000 | 16 | 8 | 2 درجة | 6 | 180 | 15 | 800 | 25 | 30 | 510 لتر | 4800 * 2270 * 2100 | 800 | 16 |
| QC12Y-20 * 2500 | 2500 | 20 | 10 | 2 درجة | 6 | 180 | 11 | 800 | 20 | 30 | 460 لتر | 3300 * 2270 * 2250 | 800 | 15.5 |
| QC12Y-20 * 3200 | 3200 | 20 | 10 | 2 درجة | 6 | 180 | 13 | 800 | 30 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 15.8 |
| QC12Y-20 * 4000 | 4000 | 20 | 10 | 2 ° 30 | 5 | 180 | 14 | 915 | 30 | 37 | 800 لتر | 4840 * 3190 * 2400 | 910 | 22 |
