تفاصيل المنتج:
|
| آلة قطع الصفائح: | القص الهيدروليكي باستخدام الحاسب الآلي | الجهد االكهربى: | 380V ، 220V ، 380V للتخصيص |
|---|---|---|---|
| Max. الأعلى. cutting width (mm) عرض القطع (مم): | 3200 ، 4000 ، 6000 ، 2500 | اسم: | آلة قص |
| نظام التحكم: | Estun E21 NC Control ، Estun أو Cybelec أو Delam ، E21S ، Estun ، E21 / DAC360 | قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم |
| اسم المنتج: | آلة القص الهيدروليكية باستخدام الحاسب الآلي | يكتب: | QC12K-8x3200 ، مقص شعاع التأرجح |
| إبراز: | 2500 مقص شعاع التأرجح الهيدروليكي,4000 آلة قص شعاع التأرجح الهيدروليكي,آلة قص شعاع التأرجح |
||

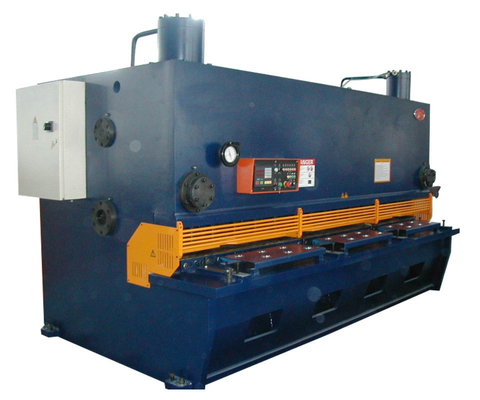

عالية الدقة آلية تحليل آلة قص شعاع سوينغ الهيدروليكية
تعتمد الآلة هيكلًا من نوع البندول ، والذي يتكون بشكل أساسي من إطار ، وحامل سكين ، وآلية ضبط خلوص الشفرة ، وآلية تغذية ، وسدادة أمامية ، وسدادة خلفية ، ونظام هيدروليكي ونظام كهربائي.
2. الهيكل مصنوع من الهيكل الفولاذي ، اللوح الرأسي الأيمن والأيسر ، طاولة العمل ولوحة الضغط ملحومة في هيكل كامل.بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله جيد والاستقرار مرتفع.
3. استخدام آلات الثقب والطحن الألمانية واسعة النطاق ، باستخدام طريقة المعالجة ، من أجل المعالجة الدقيقة ، لضمان دقة المعالجة.
4. موثوقة ألمانيا نظام هيدروليكي متكامل Rexroth وناقل هيدروليكي ؛يمكن أن يقلل التصميم بشكل فعال من المشاكل الناجمة عن تسرب السائل الهيدروليكي.
5. يتم ضبط مقياس الخلفية بواسطة لولب كروي عالي الدقة يتم تشغيله بواسطة جهاز التحكم E21S ، أثناء محول تردد العملية يمنع جهاز تحديد المواقع من التأرجح الأفقي ، مما يحسن بشكل كبير دقة تحديد المواقع.
6. جهاز محاذاة الضوء ، مريحة للتشغيل اليدوي ؛أسطوانة ضغط مزودة بآلية زنبركية مدمجة ونهاية سفلية مزودة بحشية مادة خاصة لمنع طباعة الألمنيوم أو المواد اللينة الأخرى.
تم اعتماد إطار ملحوم بالكامل ، وإجهاد يزيل الاهتزاز ، وصلابة عالية ، ونظام قيادة هيدروليكي ، ونظام إرجاع أسطوانة النيتروجين ، وقوي ومتين ، وجهاز ضبط فجوة الشفرة ، ويمكن تشغيل الضبط الدقيق بسهولة، خط الظل للقطع الجيد ، الخلايا الضوئية في الأجزاء الخلفية من الماكينة كحارس حماية للمشغل والأشخاص الآخرين ، سيتم التحكم في شوط المقياس الخلفي وعرضه بواسطة E21 NC ، يأتي المقياس الخلفي مع صندوق مخفض
شوط واحد أو مستمر حسب اختيارك ، باب كهربائي مفتوح ، ستتوقف الآلة عن العمل ، يأتي خزان الزيت وباب الخزانة الكهربائية بأختام مطاطية ، ويأتي الحلق بغطاء
تأتي لوحة الدعم الأمامية مع كرات ، وبالتالي ، تسهل لوحة التغذية
| نموذج | طول القطع (مم) | سمك القطع (45 كجم / مم 2) | سمك القطع (70 كجم / مم 2 | زاوية أشعل النار (ثابتة) | عدد السكتات الدماغية / دقيقة | عمق الحلق | عدد من الرافعات | قياس الظهر stroek |
المقياس الخلفي (X) البعد (شريط قطع صغير) |
قوة المحرك (كو) |
طاقة إنتاج النفط | طول عرض ارتفاع | الارتفاع تحت الأرض | الوزن التقريبي (T) |
| QC12Y-4 * 2000 | 2000 | 4 | 2 | 1 ° 30 | 15 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2590 * 1520 * 1450 | 650 | 3.3 |
| QC12Y-4 * 2500 | 2500 | 4 | 2 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1520 * 1450 | 650 | 4.2 |
| QC12Y-4 * 3200 | 3200 | 4 | 2 | 1 ° 30 | 11 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1520 * 1450 | 650 | 5.3 |
| QC12Y-6 * 2000 | 2000 | 6 | 3 | 1 ° 30 | 18 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2490 * 1610 * 1620 | 800 | 4.6 |
| QC12Y-6 * 2500 | 2500 | 6 | 3 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5 |
| QC12Y-6 * 3200 | 3200 | 6 | 3 | 1 ° 30 | 14 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1610 * 1650 | 800 | 6.8 |
| QC12Y-6 * 4000 | 4000 | 6 | 3 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8 |
| QC12Y-6 * 5000 | 5000 | 6 | 3 | 1 ° 30 | 6 | 140 | 22 | 600 | 20 | 15 | 650 لتر | 5725 * 2160 * 1900 | 800 | 14 |
| QC12Y-8 * 2500 | 2500 | 8 | 4 | 1 ° 30 | 14 | 140 | 12 | 600 | 20 | 11 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5.2 |
| QC12Y-8 * 3200 | 3200 | 8 | 4 | 1 ° 30 | 12 | 140 | 13 | 600 | 20 | 11 | 300 لتر | 3840 * 1610 * 1650 | 800 | 7.2 |
| QC12Y-8 * 4000 | 4000 | 8 | 4 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8.5 |
| QC12Y-10 * 2500 | 2500 | 10 | 5 | 1 ° 48 | 13 | 140 | 11 | 800 | 20 | 15 | 220 لتر | 3370 * 2100 * 1790 | 800 | 8.2 |
| QC12Y-10 * 3200 | 3200 | 10 | 5 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 15 | 260 لتر | 4070 * 2100 * 1790 | 800 | 9.5 |
| QC12Y-10 * 4000 | 4000 | 10 | 5 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11 |
| QC12Y-12 * 2500 | 2500 | 12 | 6 | 1 ° 48 | 12 | 140 | 11 | 800 | 20 | 18.5 | 220 لتر | 3370 * 2100 * 1790 | 800 | 7.5 |
| QC12Y-12 * 3200 | 3200 | 12 | 6 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 18.5 | 260 لتر | 4070 * 2100 * 1790 | 800 | 8.5 |
| QC12Y-12 * 4000 | 4000 | 12 | 6 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11.5 |
| QC12Y-16 * 2500 | 2500 | 16 | 8 | 2 درجة | 10 | 180 | 11 | 800 | 20 | 22 | 460 لتر | 3300 * 2270 * 2150 | 800 | 12.5 |
| QC12Y-16 * 3200 | 3200 | 16 | 8 | 2 درجة | 6 | 180 | 13 | 800 | 20 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 14 |
| QC12Y-16 * 4000 | 4000 | 16 | 8 | 2 درجة | 6 | 180 | 15 | 800 | 25 | 30 | 510 لتر | 4800 * 2270 * 2100 | 800 | 16 |
| QC12Y-20 * 2500 | 2500 | 20 | 10 | 2 درجة | 6 | 180 | 11 | 800 | 20 | 30 | 460 لتر | 3300 * 2270 * 2250 | 800 | 15.5 |
| QC12Y-20 * 3200 | 3200 | 20 | 10 | 2 درجة | 6 | 180 | 13 | 800 | 30 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 15.8 |
| QC12Y-20 * 4000 | 4000 | 20 | 10 | 2 ° 30 | 5 | 180 | 14 | 915 | 30 | 37 | 800 لتر | 4840 * 3190 * 2400 | 910 | 22 |
