تفاصيل المنتج:
|
| آلة قطع الصفائح: | القص الهيدروليكي باستخدام الحاسب الآلي | الجهد االكهربى: | 380 فولت ، 220 فولت ، 380 فولت ، 400 فولت ، قابل للتخصيص |
|---|---|---|---|
| البعد (L * W * H): | 3880 × 2150 × 2000 | Max. الأعلى. cutting width (mm) عرض القطع (مم): | 3200 ، 4000 ، 6000 ، 2500 |
| نقاط البيع الرئيسية: | دقة عالية ، إنتاجية عالية ، أوتوماتيكي | نظام التحكم: | Estun E21 NC Control أو Estun أو Cybelec |
| قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم | اسم المنتج: | آلة القص الهيدروليكية باستخدام الحاسب الآلي |
| يكتب: | QC12K-8x3200 ، مقص شعاع التأرجح | ||
| إبراز: | آلة مقصلة الصفائح المعدنية QC12Y-4x3200,آلة قص الصفائح المعدنية باستخدام الحاسب الآلي LAMI-NOVA,آلة قص المقصلة باستخدام الحاسب الآلي QC12Y-4x3200 |
||

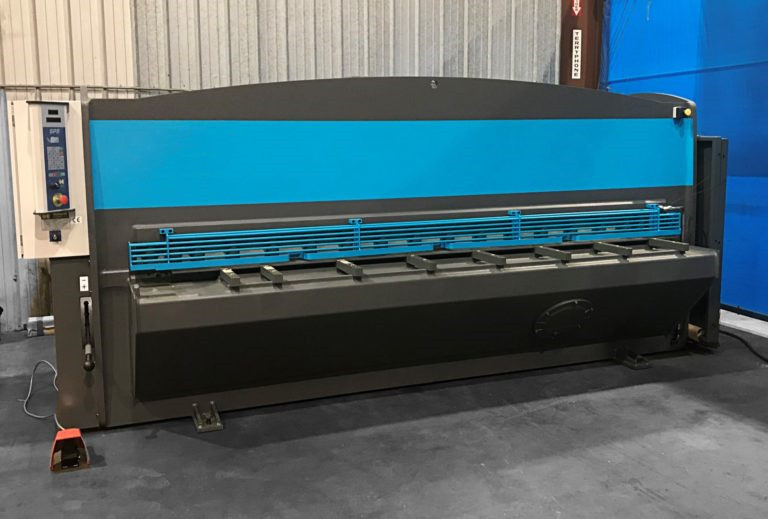

آلة القطع المعدنية الهيدروليكية CNC Guillotine shear مع نظام E21s
تعتمد الماكينة على هيكل لحام اللوح الفولاذي ، يعتمد الإطار على تحليل وتصميم العناصر المحدودة ، وتقليل شيخوخة الاهتزازات الداخلية ، بحيث يكون جسم الطائرة مستقرًا وموثوقًا به.يمكن لعجلة التوجيه المتدحرجة المدعومة بثلاث نقاط القضاء على فجوة الدعم وتحسين دقة القص.يمكن ضبط زاوية القطع لحامل الأداة في نطاق معين ، والذي يمكن أن يقلل من تشوه مادة القص إلى الحالة المثالية وقص الصفائح المعدنية فائقة السماكة.يمكن تعديل شوط القطع بشكل تعسفي لتحسين كفاءة العمل وتحقيق وظيفة القص المجزأ.تم تصميم وظيفة الرفع اليدوي للتوقف الخلفي ، وهو مناسب لقطع الألواح الطويلة للغاية.تم تجهيز الجانب الداخلي من لوحة الحائط بمضخة زيت يدوية ، وهي سهلة التشغيل وتضمن تزييت الأجزاء الرئيسية.يمكن أن يؤدي توصيل النظام الهيدروليكي إلى إبطاء ارتفاع درجة حرارة الزيت وتعزيز موثوقية وسلامة تشغيل أداة الماكينة.
إطار ملحوم بالكامل ، إجهاد يزيل الاهتزاز ، صلابة عالية ، نظام قيادة هيدروليكي ، نظام إرجاع أسطوانة النيتروجين ، قوي ومتين ، جهاز ضبط فجوة الشفرة والتعديل الدقيق يمكن تشغيله بسهولة، خط الظل للقطع الجيد ، الخلايا الضوئية في الأجزاء الخلفية من الماكينة كحارس حماية للمشغل والأشخاص الآخرين ، سيتم التحكم في شوط المقياس الخلفي وعرضه بواسطة E21 NC ، يأتي المقياس الخلفي مع صندوق مخفض
شوط واحد أو مستمر حسب اختيارك ، باب كهربائي مفتوح ، ستتوقف الآلة عن العمل ، يأتي خزان الزيت وباب الخزانة الكهربائية بأختام مطاطية ، ويأتي الحلق بغطاء
تأتي لوحة الدعم الأمامية مع كرات ، وبالتالي ، تسهل لوحة التغذية
| نموذج | طول القطع (مم) | سمك القطع (45 كجم / مم 2) | سمك القطع (70 كجم / مم 2 | زاوية أشعل النار (ثابتة) | عدد السكتات الدماغية / دقيقة | عمق الحلق | عدد من الرافعات | قياس الظهر stroek |
المقياس الخلفي (X) البعد (شريط قطع صغير) |
قوة المحرك (كو) |
طاقة إنتاج النفط | طول عرض ارتفاع | الارتفاع تحت الأرض | الوزن التقريبي (T) |
| QC12Y-4 * 2000 | 2000 | 4 | 2 | 1 ° 30 | 15 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2590 * 1520 * 1450 | 650 | 3.3 |
| QC12Y-4 * 2500 | 2500 | 4 | 2 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1520 * 1450 | 650 | 4.2 |
| QC12Y-4 * 3200 | 3200 | 4 | 2 | 1 ° 30 | 11 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1520 * 1450 | 650 | 5.3 |
| QC12Y-6 * 2000 | 2000 | 6 | 3 | 1 ° 30 | 18 | 140 | 11 | 600 | 20 | 7.5 | 184 لتر | 2490 * 1610 * 1620 | 800 | 4.6 |
| QC12Y-6 * 2500 | 2500 | 6 | 3 | 1 ° 30 | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5 |
| QC12Y-6 * 3200 | 3200 | 6 | 3 | 1 ° 30 | 14 | 140 | 13 | 600 | 20 | 7.5 | 300 لتر | 3840 * 1610 * 1650 | 800 | 6.8 |
| QC12Y-6 * 4000 | 4000 | 6 | 3 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8 |
| QC12Y-6 * 5000 | 5000 | 6 | 3 | 1 ° 30 | 6 | 140 | 22 | 600 | 20 | 15 | 650 لتر | 5725 * 2160 * 1900 | 800 | 14 |
| QC12Y-8 * 2500 | 2500 | 8 | 4 | 1 ° 30 | 14 | 140 | 12 | 600 | 20 | 11 | 230 لتر | 3140 * 1610 * 1650 | 800 | 5.2 |
| QC12Y-8 * 3200 | 3200 | 8 | 4 | 1 ° 30 | 12 | 140 | 13 | 600 | 20 | 11 | 300 لتر | 3840 * 1610 * 1650 | 800 | 7.2 |
| QC12Y-8 * 4000 | 4000 | 8 | 4 | 1 ° 30 | 9 | 140 | 18 | 600 | 20 | 11 | 380 لتر | 4650 * 1660 * 1750 | 800 | 8.5 |
| QC12Y-10 * 2500 | 2500 | 10 | 5 | 1 ° 48 | 13 | 140 | 11 | 800 | 20 | 15 | 220 لتر | 3370 * 2100 * 1790 | 800 | 8.2 |
| QC12Y-10 * 3200 | 3200 | 10 | 5 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 15 | 260 لتر | 4070 * 2100 * 1790 | 800 | 9.5 |
| QC12Y-10 * 4000 | 4000 | 10 | 5 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11 |
| QC12Y-12 * 2500 | 2500 | 12 | 6 | 1 ° 48 | 12 | 140 | 11 | 800 | 20 | 18.5 | 220 لتر | 3370 * 2100 * 1790 | 800 | 7.5 |
| QC12Y-12 * 3200 | 3200 | 12 | 6 | 1 ° 48 | 11 | 140 | 13 | 800 | 20 | 18.5 | 260 لتر | 4070 * 2100 * 1790 | 800 | 8.5 |
| QC12Y-12 * 4000 | 4000 | 12 | 6 | 1 ° 30 | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لتر | 4920 * 2250 * 2050 | 800 | 11.5 |
| QC12Y-16 * 2500 | 2500 | 16 | 8 | 2 درجة | 10 | 180 | 11 | 800 | 20 | 22 | 460 لتر | 3300 * 2270 * 2150 | 800 | 12.5 |
| QC12Y-16 * 3200 | 3200 | 16 | 8 | 2 درجة | 6 | 180 | 13 | 800 | 20 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 14 |
| QC12Y-16 * 4000 | 4000 | 16 | 8 | 2 درجة | 6 | 180 | 15 | 800 | 25 | 30 | 510 لتر | 4800 * 2270 * 2100 | 800 | 16 |
| QC12Y-20 * 2500 | 2500 | 20 | 10 | 2 درجة | 6 | 180 | 11 | 800 | 20 | 30 | 460 لتر | 3300 * 2270 * 2250 | 800 | 15.5 |
| QC12Y-20 * 3200 | 3200 | 20 | 10 | 2 درجة | 6 | 180 | 13 | 800 | 30 | 30 | 510 لتر | 4000 * 2270 * 2100 | 800 | 15.8 |
| QC12Y-20 * 4000 | 4000 | 20 | 10 | 2 ° 30 | 5 | 180 | 14 | 915 | 30 | 37 | 800 لتر | 4840 * 3190 * 2400 | 910 | 22 |
